Enkelassige textielafvalversnipperaar

Overzicht van enkelassige versnipperaars

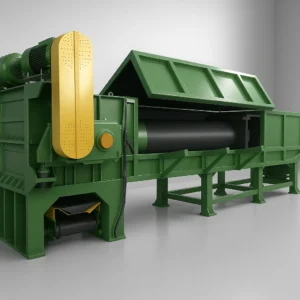

De enkelassige versnipperaar bestaat uit een motor, een reductor met starre tandwielen, een roterende as, geïmporteerd roterend mes, vast mes, frame, werkplatform, hydraulische ram en een onafhankelijke elektrische schakelkast.

Vaste messen zijn gemonteerd op het frame achter de massieve roterende as, waar de bewegende messen met bouten zijn bevestigd. De bewegende messen zijn speciaal ontworpen in een vierhoekige vorm, waardoor klanten de hoek kunnen aanpassen voor recycling wanneer ze bot zijn. De bewegende messen worden met schroeven gemonteerd, wat handig is voor toekomstig onderhoud.

De enkelassige versnipperaar wordt aangestuurd door een onafhankelijke schakelkast met PLC-systeem. De machine beschikt over start-, stop- en omkeerfuncties. Hij is tevens voorzien van een automatisch overbelastingsretourmechanisme om schade aan de werkende onderdelen te voorkomen.

Gedetailleerde technische parameters

• Model: RTM-S800
• Doel:Wordt gebruikt voor het versnipperen van afval dat ontstaat tijdens de productie. Hierdoor wordt de dichtheid van de materiaalaccumulatie vergroot, wat toekomstig gebruik of verwerking eenvoudiger maakt.
• Functies:
  • De hoofdas is uit één stuk massief, zonder verbindingen.
  • Gebruikt H-serie reductoren als aandrijfkracht om het koppel te verhogen.
  • Snijgereedschappen van hoogwaardig gelegeerd staal, geschikt voor het knippen van diverse kunststof voorwerpen.
  • Aandrijving diep verbonden met de hoofdas, reductor voorzien van een schokdemper om bufferkrachten te beperken.
  • Geautomatiseerde PLC-besturing met overbelastingsbeveiliging, automatische achteruit- en vooruitfuncties.
  • De invoerwagen maakt gebruik van een hydraulisch systeem dat zorgt voor een stabiele invoersnelheid met instelbare voortgangssnelheid.
• Machineparameters:
  • Effectieve lengte van de rolsnijder: 600 mm
  • Afmetingen versnipperingskamer: 550 mm x 580 mm
  • Diameter freesas: 230 mm
  • Bladgrootte: 40×40 (mm)
  • Bladmateriaal: SKD-11
  • Aantal bewegende bladen: 30
  • Aantal vaste messen: 1
  • Freesasverwerkingsmethode: Geïntegreerde solide CNC-bewerking
  • Hoofdasmateriaal: Gehard 45 staal
  • Totale dikte van de hoofdwandplaat: 20 mm (wandplaat Q235B)
  • Lagerzittingtype: Buitenframe
  • Uitvoer: 200-300 kg/u
• Krachtsectie:
  • Motorvermogen: 45 kW
  • Motorfabrikant: Binnenlands
  • Uitgangssnelheid van de reductiekast: 81 tpm
  • Verbindingstype: Directe verbinding
• Controle sectie:
  • Besturingssysteem: PLC (Delta)
  • Elektrische componenten: Contactors, overbelastingsbeveiligingen (Siemens)
  • Bedieningsknoppen: Schneider
  • Hydraulisch vermogen: 3 kW
  • Maximale druk: 21 MPa
  • Koelmethode: Luchtkoeling
